抗裂砂漿試驗方法

1、抗裂砂漿可使用時間：

標(biāo)準(zhǔn)抗裂砂漿配置好后，在試驗室標(biāo)準(zhǔn)條件下按制造商提供的可操作時間（沒有規(guī)定時按1.5h）放置，此時材料應(yīng)有良好的操作性。

2、抗裂砂漿拉伸粘結(jié)強度、浸水拉伸粘結(jié)強度：

在10個70×70×20水泥砂漿試塊上，用標(biāo)準(zhǔn)抗裂砂漿置入標(biāo)準(zhǔn)模具內(nèi)，制作成標(biāo)準(zhǔn)規(guī)定的試件，成型時注意用刮刀壓實，試塊用聚氯乙烯薄膜覆蓋，在試驗室溫度條件下養(yǎng)護7d，取出試驗室標(biāo)準(zhǔn)條件下繼續(xù)養(yǎng)護20d。用雙組環(huán)氧樹脂或其他高強度粘結(jié)劑粘結(jié)鋼質(zhì)上夾具，放置24h。

試驗：5個試件，將試件置于水平狀態(tài)，在拉力試驗機上，沿試件表面垂直方向以5㎜/min的拉伸速度測定最大抗拉強度,即為粘結(jié)強度.

另5個試件，將試件水平置于水槽底部標(biāo)準(zhǔn)砂上面，然后注水到水面距離砂漿塊表面約5㎜處，靜置10d后，取出，試檢側(cè)面朝下，在（50±2）℃恒溫箱內(nèi)干燥24h再置于標(biāo)準(zhǔn)環(huán)境中24h，然后將試件置于水平狀態(tài)，在拉力試驗機上，沿試件表面垂直方向以5㎜/min的拉伸速度測定最大抗拉強度,即為浸水粘結(jié)強度。

3、抗壓強度：

按照GB/T17671-1999 水泥膠砂強度檢驗方法 制作試件及養(yǎng)護，抗壓強度、抗折強度試驗按水泥方法進行。

4、抗裂砂漿壓析比：（柔韌度）

按照GB/T17671-1999 水泥膠砂強度檢驗方法 制作試件及養(yǎng)護，抗壓強度、抗折強度試驗按水泥方法進行。

壓析比計算：T﹦Rc/Rf 試中：T—壓析比 Rc—抗壓強度 Rf—抗折強度。

5、吸水量：

6、凍融：制作70.7×70.7×70.7試件12個，養(yǎng)護28d。

①將試件裝入－15～－20℃范圍的冷凍箱；

②用鋼筋焊制與試件相匹配的藍框，將試件放入框內(nèi)。

③配備稱量為5㎏，感量為5g的案秤。

④配備一個溶解水槽，裝入試件后能使水溫保持在15～20℃范圍內(nèi)。

⑤壓力試驗機試壓。

試件養(yǎng)護26d后從養(yǎng)護箱取出，檢查外觀并作記錄后，兩組試件

同時放入15～20℃水中浸泡，水面高出試件20㎜，兩天后取出，用擰干的毛巾檫干水分，編號稱其重量。一組放入籃框進入冷凍箱動容，另一組放入標(biāo)準(zhǔn)養(yǎng)護箱繼續(xù)養(yǎng)護。試件在冷凍箱內(nèi)居底部20㎜、相鄰50㎜，

當(dāng)冷凍箱內(nèi)溫度低于－15℃時將試件放入，冷凍箱內(nèi)溫度保持在－15～－20℃范圍內(nèi)。每次凍結(jié)時間為4h，凍后取出放入溶解水槽中，保持在15～20℃溶化，試件在水槽中融化不得小于4h，融化完后即為該次凍融循環(huán)結(jié)束。取出試件，送入冷凍箱進行下次循環(huán)試驗。

每五次循環(huán)，應(yīng)進行一次外觀檢查，并記錄試件的破壞情況，當(dāng)該組試件6塊中的4塊出現(xiàn)明顯破壞（分層、開裂、貫通縫）時，該組試件的凍融試驗終止。

凍融試驗結(jié)束后，凍融試件與對比試件應(yīng)同時放入105±5℃的條件下烘干，然后進行稱量、試壓。如凍融試件表面破壞比較嚴(yán)重，應(yīng)采用水泥凈漿修補，放入標(biāo)準(zhǔn)環(huán)境中養(yǎng)護2d后再行與對比件同時試壓。

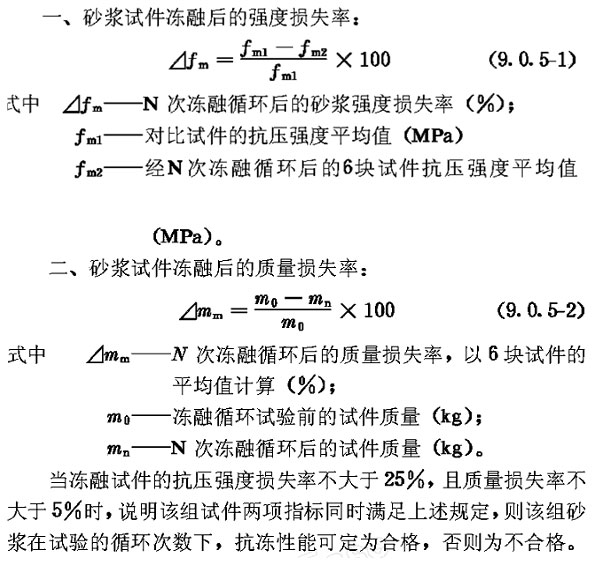

砂漿試件凍融試驗后，應(yīng)分別按下式計算其強度損失率和質(zhì)量損失率。
